UPS系统售前攻略UPS系统架构设计和特点
UPS系统售前攻略UPS系统架构设计和特点
在UPS系统设计中，共有4种基本UPS架构，针对不同的行业或者应用场景，在4种基本UPS架构中进行深化演变，可以满足不同行业或者应用场景需要。按照MTBF(即平均无故障工作时间)的角度去深化，有多达12种的UPS应用架构，不过MTBF越高，UPS架构投资越大，所以在UPS架构设计中，常用的就是这基本的4种UPS架构，下面我们来了解一下这4种UPS基本架构。

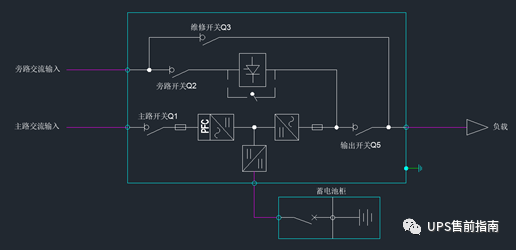

单机UPS架构应用特点：这是UPS架构的最基本配置。UPS无论市电质量多么不好，UPS输出均可提供高质量的电源。有数据统计，负载的电力可用性：99.9979%，MTBF达47.5万小时，市电的MTBF为96小时。UPS系统维护容易，当UPS故障时可通内置维修旁路为负载供电，

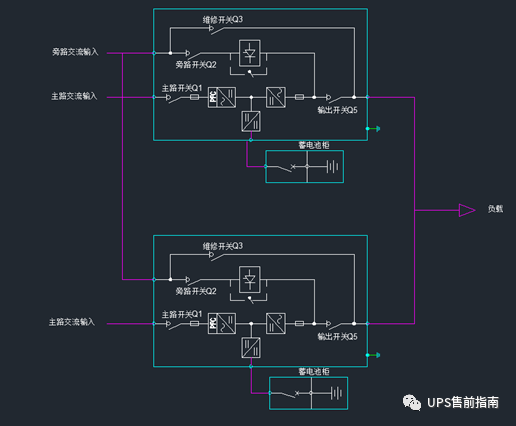

双机并联冗余UPS架构应用特点：在单机UPS架构基础上扩展一台UPS，两台UPS平均分配负载，负载量不大于单机UPS的50%容量。当一台UPS故障时，另外一台UPS承担所有负载，当两台UPS都故障时，由静态旁路供电。有数据统计，双机并联UPS架构负载的电力可用性：99.99947%。比单机UPS高达4倍，UPS系统维护时，负载仍受到UPS的保护。此种UPS架构应并行一个外部维修旁路开关，提高整个系统的可用性和维护性。

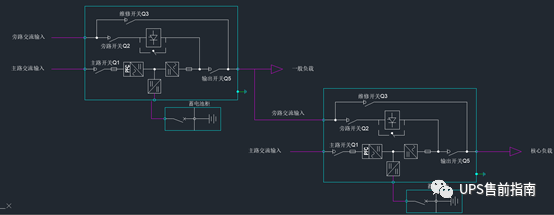

双机串联冗余UPS架构应用特点：在单机UPS架构基础上扩展一台UPS，两台UPS分别带负载，一般负载的UPS为核心负载UPS的旁路供电，保证核心负载运行可靠性。一般负载和核心负载的负载量不超过一般负载量UPS的容量，有数据统计，双机串联冗余UPS架构负载的电力可用性：99.9997%。比双机并联UPS架构还要高，UPS系统维护时，负载仍受到UPS的保护。此种架构，可以把负载进行分类管理，保证核心负载的运行可靠。此种架构目前已很少应用了。在UPS项目改造中，可以利用旧UPS提升系统可靠性。

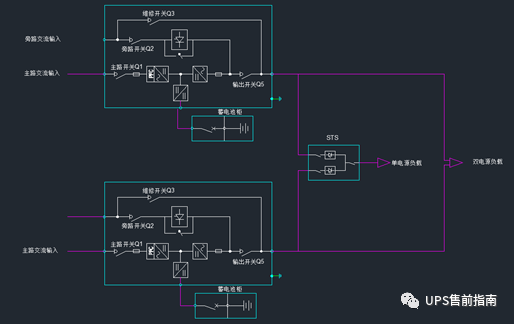

双母线UPS架构应用特点：两套UPS单机系统或者两套UPS并机系统组成2路供电的架构方式，对于单电源负载可以采用STS互投后为负载供电，双电源负载可以采用2路供电的方式。有数据统计，双母线UPS架构的电力可用性：99.9999%。这是在可用性、现场操作和安全性等方面都是最佳的解决方案，并且这是唯一一种针对负载冗余供电的配电解决方案。以上4种UPS基本架构设计，可以应用在各种行业中，有所区别的是UPS应用在不同行业时，针对负载特性和应用环境所造成UPS组成结构不同，比如医疗手术室内要求配置隔离变压器的IT配电系统，电力变电站和发电厂要求UPS可以适应的直流电源输入以及输入、输出、旁路隔离等。
∷
